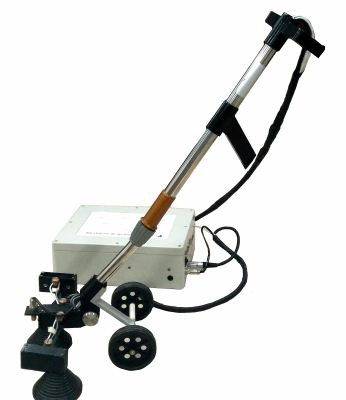

熱力管道泄漏檢測儀
1、儀器介紹
? ? ? ?當管道發生泄漏時，由于管內水壓下降，熱水已從管道泄漏噴射至地下土壤中，加上管道內壓力作用，會在土層中形成一定體積形狀的空腔，注滿熱水，此時周圍土壤含水量大幅提高，土壤的電導率也相應提高，土壤的腐蝕性也隨之增大。此外，由于管壁的散熱不均勻，會在局部形成溫差，溫差應力將使得管道更容易發生腐蝕，從而影響地磁場的分布。熱力管道泄漏檢測儀就是基于微弱溫差及微弱磁場變化來對管道腐蝕及泄漏點進行定位的，通過推動檢測小車沿管線方向檢測管道上方地磁場強度的變化，找出異常區域，并確認泄漏點位置。
被檢對象：供暖管網。
應用領域：供熱、采暖、熱能化工、石油長輸?shù)取?/span>
?
2、技術參數
|
測量范圍
|
-250000nT~+250000nT
|
|
分辨率
|
0.1nT
|
|
采樣頻率
|
最高可達1000Hz
|
|
穩定性
|
8小時，≤5nT
|
|
工作溫度
|
-25℃~85℃
|
|
電池容量
|
118wh（可更換電池）
|
|
續航時間
|
6小時（可更換電池）
|
|
操作系統
|
WIN7/XP
|
|
操作方式
|
軌跡球、觸摸屏
|
|
外設接口
|
USB2.0（2個）
|
|
存儲容量
|
固態硬盤32G，用戶可用≥20G
|
?
3、功能特點
● ??適用于埋地深0.5~3.5米的不同管徑的熱力管道檢測；
● ??無需對埋地?zé)崃艿篱_挖即可進行檢測；
● ??無需拆開保溫層即可完成對管道的檢測；
● ??沿管線在地面對供熱管道在役檢測；
● ??對泄漏點檢測進行智能判定，節約施工時間和成本；
● ??檢測結果直觀，可發現泄漏點后短時間內確認泄漏點位置；
● ??設備便攜，操作簡單，檢測過程快捷；
● ??抗干擾能力強，可在惡劣環境下使用；
?
