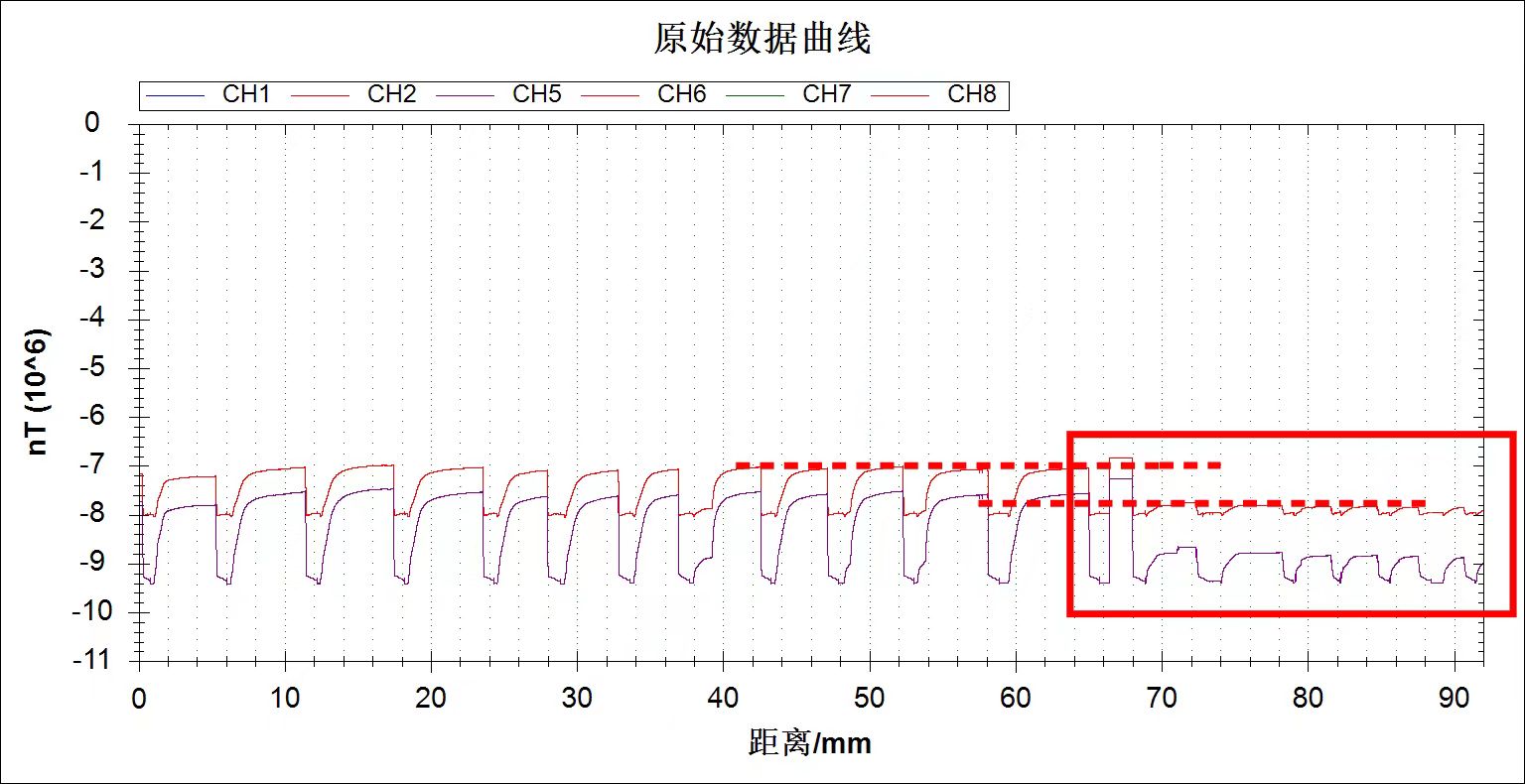

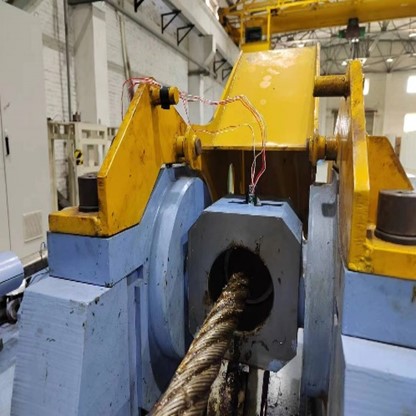

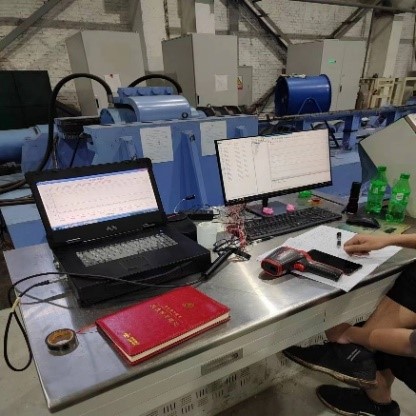

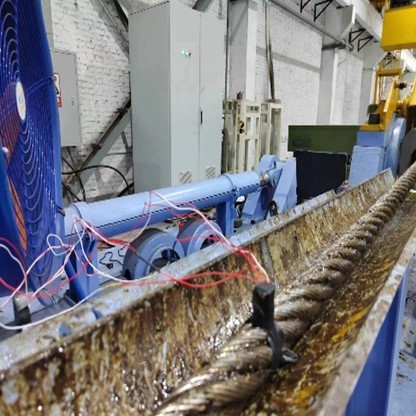

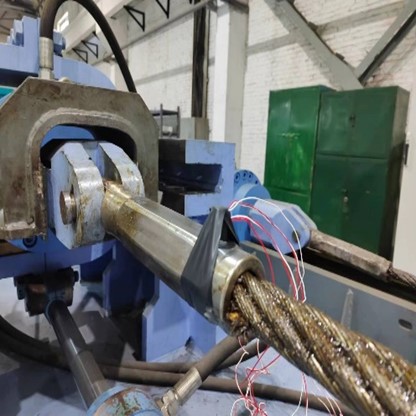

? ? ? ?鋼絲繩疲勞弱磁監測系統通過弱磁監測技術采集并監測鋼絲繩在彎折過程中發生斷絲或即將形成斷絲時造成鋼繩整體應力發生變化進而磁場強度幅值產生變化的信號。設計相應軟件算法進行提前預測或準確識別鋼繩斷絲并即時報警，防止事故發生。其磁傳感器的分布規則根據同一物質中力的傳導性可布置在待檢鋼繩本體的任意位置，且可達到100mm的提離高度實現非接觸式監測。疲勞監測系統主要由高精度傳感器、工控機、弱磁監測系統組成。在使用過程中可實現對鋼繩2000Pa應力大小左右的變化實現準確的識別。其設備應用試驗場景如上圖所示，軟件監測分析界面如下圖所示，可清楚的發現當發生斷絲時由于應力變大出現明顯梯度變化（紅框標注位），系統進行了精準的識別。

? ? ? ? 應用領域：大橋繩索監測 ?礦山繩索監測 ?起吊機鋼繩

性能參數

• 通道數                                18通道

• 工作溫度：                         -40℃~70℃

• 穩定性：                             8小時，≤5nT

• 分辨率：                            1nT

• 線性度                                ≤1‰

• 配套誤差                             ≤2%

• 通道量程                             -300000nT~+300000nT

• 儀器供電電壓                       AC220V

?

技術指標

• 斷絲個數識別精度                  1根

• 應力監測精度                         2000Pa

?

功能特點

• 可準確提前預警以及即時報警鋼絲繩出現斷絲。

• 傳感器靈敏度高，可準確監測到1根鋼絲發生斷裂以及將斷時的整體應力變化，可準確識別2000Pa左右大小的應力值變化。

• 可實現非接觸式監測，提離高度可達到100mm。

• 傳感器布置可根據實際工作需求布置在待檢鋼繩本體的任意位置。

• 對待檢鋼繩工況無特殊要求無需任何處理，可實現全天候在役實時監測。

? ? ?
