? ? ? ?鋼坯專用弱磁探傷系統是一種高精度、高準確度、全方位的鋼坯弱磁檢測儀器。該儀器可以同時檢測鋼坯四個面表面和內部的缺陷，特別是對于鋼坯的近表面和邊緣圓角處的缺陷，通過圖像處理技術顯示鋼坯的裂紋、疏松、夾雜等各類缺陷。解決了目前各類檢測檢測靈敏度不高，準確性較差，容易遺漏等難題。此外，該設備是一種集成化程度較高的自動化檢測儀器，可以實現鋼坯自動檢測分選，操作簡便。
?
?
?
?

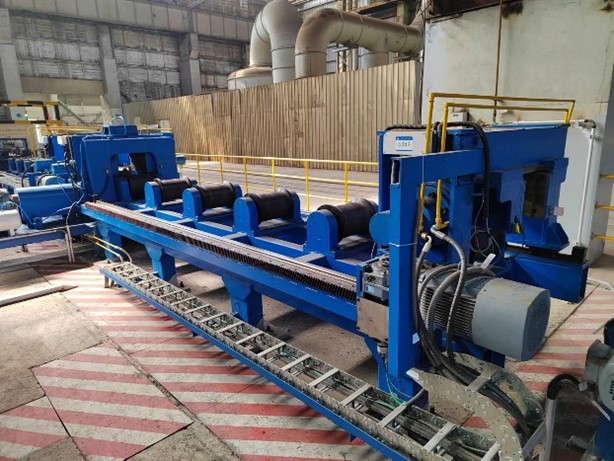

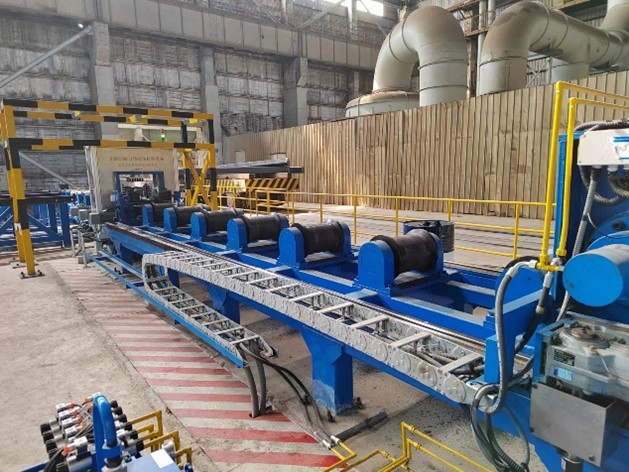

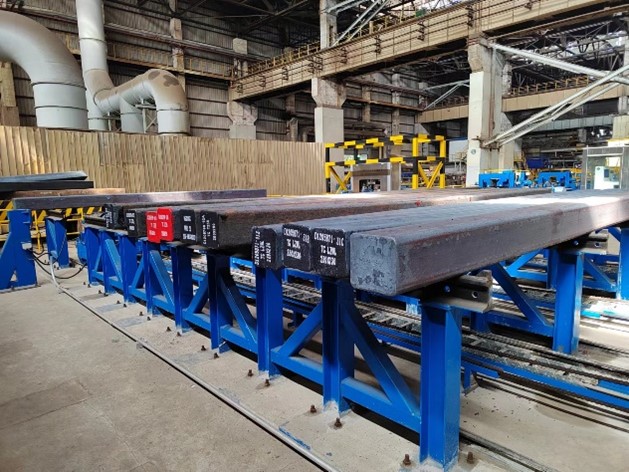

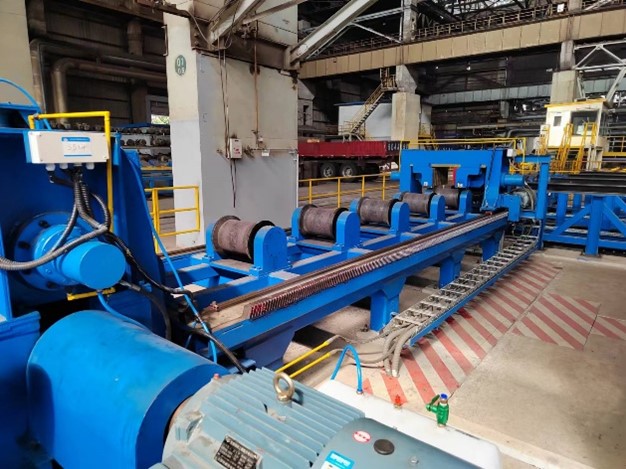

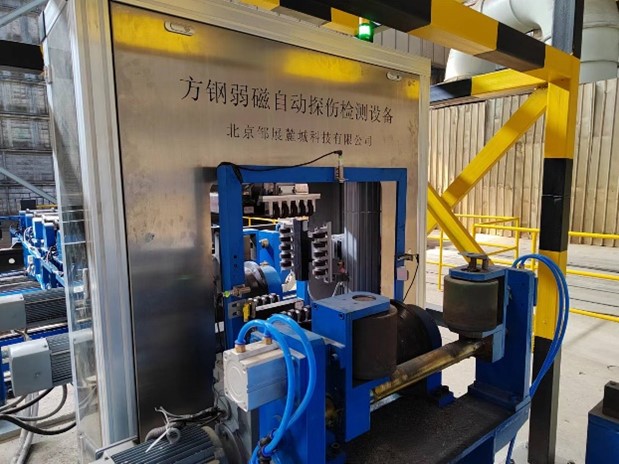

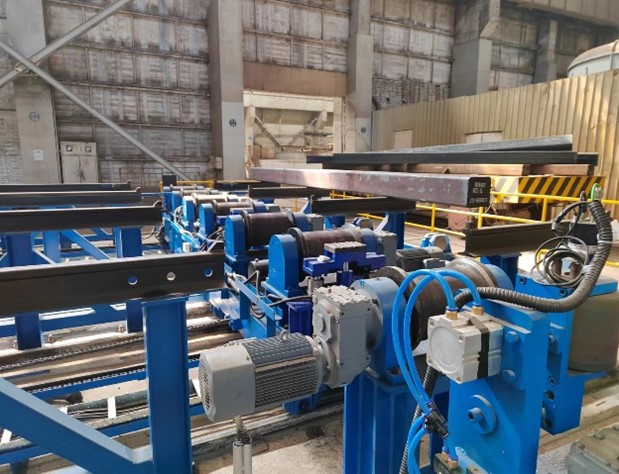

? ? ? ? ? ? ? ? 圖1. 現場操作
設備技術參數
|
項目名稱
|
技術參數要求
|
|
弱磁自動探傷儀
|
可探測內部及表面缺陷，并記錄
|
|
探傷面數
|
4面
|
|
探頭架固定方式
|
隨動式
|
|
探頭架入口組距調節方式
|
自動調節
|
|
鋼坯探傷時放置形式
|
V型傳動或平面?zhèn)鲃?dòng)
|
|
探頭界面覆蓋范圍
|
230-280mm
|
|
探傷結果記錄方式
|
隨材料號自動記錄
|
|
探傷結果校準方式
|
樣件校準
|
|
探傷設備運行連續性要求
|
隨停、隨開，連續探傷
|
|
運行輥道承重量
|
≥4噸
|
|
探傷鋼坯長度
|
2500-6500mm
|
|
探傷內部缺陷檢出能力
|
Φ2mm
|
|
探傷表面缺陷檢出能力
|
表層以下10mm，尺寸≥1.5mm
|
|
探傷掃查速度
|
最大可達到10m/min
|
|
探傷盲區
|
表面無、端部鏟邊起≤20mm
|
|
探傷漏報及誤報率
|
≤1%
|
|
探傷檢測重復率
|
≥95%
|
|
探傷檢測穩定性
|
dB值波動≤±2dB
|
|
探傷檢測直線度
|
6mm/m
|
|
探傷設備對表面要求
|
不酸洗、不拋丸，軋制冷卻后
|
|
探頭使用壽命
|
正常情況下≥2年
|
|
去毛刺后精度
|
高度≤2mm
|
|
去毛刺速度
|
≤30s/端面
|
|
去毛刺面數
|
端部4個面
|
|
截面尺寸測量精度
|
寬度、高度≤0.5mm
|
|
長度測量精度
|
≤3mm
|
|
尺寸測量速度
|
≤30s/支
|
|
上料臺架備料量
|
數量≥230mm*20支
|
|
上料臺架上料速度
|
≤20s/支
|
|
下料臺架備料量
|
≥230mm*20支
|
|
下料臺架數量
|
2個
|
|
下料臺架下料速度
|
≤20s/支
|
?

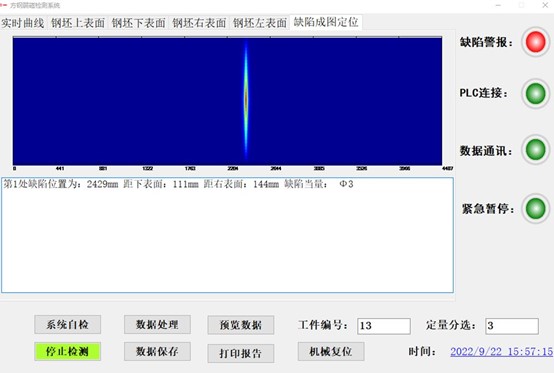

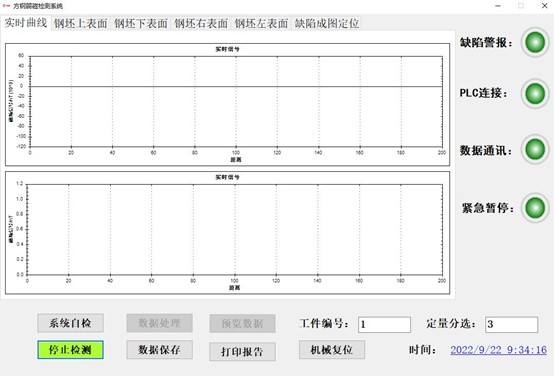

圖2. 軟件操作主界面
?
軟件界面功能介紹：
1.“系統自檢”：對系統三個條件進行自檢測：①自檢測與PLC是否連接成功。②探頭機械臂是否張開到位。③緊急暫停按鈕是否未復位。
2.“數據處理”：對之前檢測存儲的數據進行調取并進行缺陷處理。
3.“預覽數據”：對之前保存的數據進行調取，調用數據地址為：D:\ JYT弱磁檢測\bin\Debug\datafile。
4.“工件編號”：對工件編號進行輸入（一般為爐號+鋼號+序列號）；
5.“定量分選”：輸入缺陷檢測標準，以Φ3為例，輸入3即Φ3以下缺陷不再報告提示。
6.“機械復位”：警報解除，探頭機械臂張開。（一般用于緊急暫停狀態解除時點擊）
7.“打印報告”：對缺陷檢測結果手動進行質量報告打印（為電子版），并自動進行保存，保存地址為：D:\ JYT弱磁檢測\bin\Debug\ MyWord_Print。
8.“數據保存”：對檢測數據進行手動保存，保存地址為：D:\ JYT弱磁檢測\bin\Debug\datafile。
9.“開始檢測”：系統進入自動檢測狀態。
10.“缺陷警報燈”：初始狀態為綠色，當方鋼檢測到缺陷時變?yōu)榧t色。
11.“PLC連接燈”：與PLC連接成功后，該燈為綠色，當與PLC連接斷開時該燈為紅色狀態。
12.“數據通訊燈”：當PC端與PLC端數據通訊正常時為綠色，當與通訊狀態異常時變?yōu)榧t色。
13.“緊急暫停燈”：當PC端緊急暫停按鈕按下后，該指示燈變?yōu)榧t色，旋起后恢復綠色狀態。

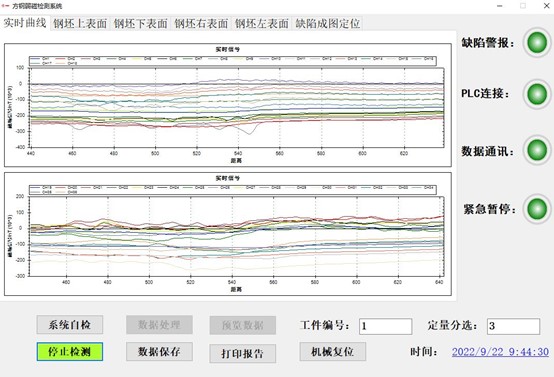

圖3. 軟件實時檢測圖
圖4.? 數據處理界面示意圖

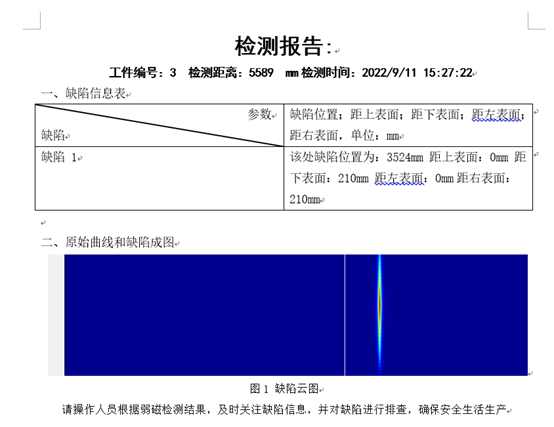

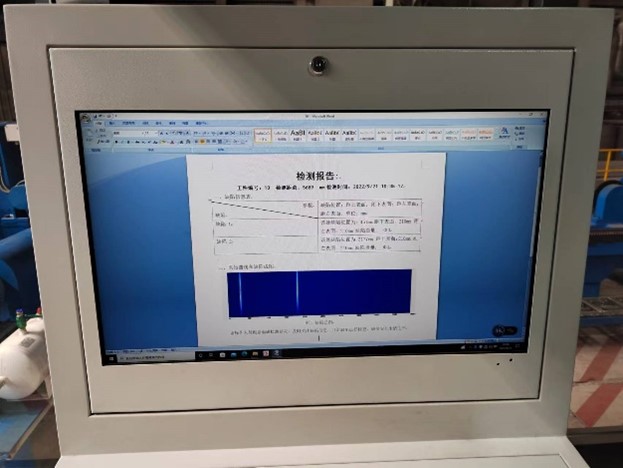

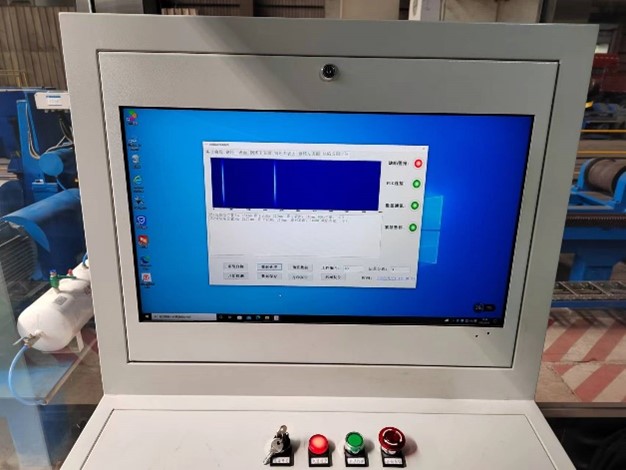

圖5. 現場檢測報告圖
? ? ? ?方鋼進行去毛刺結束后，前進到第一組立輥處，PLC端給PC端發到達檢測位置1處，此時PC端進行機械臂是否張開到位判斷，如果張開到位則給PLC發允許通過指令，否則方鋼原地等待，機械臂重新張開，直到張開到位，該流程為運行安全考慮，防止探頭機械臂張開未到位，方鋼進行沖撞對探頭進行破壞。
? ? ? ?方鋼前進到檢測探頭正下方后，給PLC端發到達檢測位置2處，PC端進行機械臂加緊，并給PLC發開始檢測信號。
? ? ? 檢測過程中如遇任何突發情況，立即按下PC端或者PLC端操作臺上“緊急暫停按鈕”，系統自動停止，此時系統界面會彈出“緊急停止，請立即排除PC檢測端故障?。?！”，同時界面緊急停止指示燈變紅。在排除完突發問題后，將該檢測方鋼退回，PLC端點擊“自動檢測”后，PC端點擊彈窗上的“確定”按鈕即可自動進行初始化。切記不可在方鋼未退出檢測端前點擊彈窗的確定按鈕。在方鋼退出前，軟件端需點擊“機械復位”按鈕打開機械臂，防止機械臂加緊狀態中鋼坯退回造成損壞。
? ? ? ?方鋼檢測完成后，探頭機械臂自動張開，并停止測磁。系統自動進行數據處理、數據保存、以及打印報告并自動保存質量報告等功能，并自動進入缺陷成圖定位界面。如果方鋼檢測合格則給PLC發合格信號，對方鋼進行分選放置，如果檢測不合格，則軟件端進行報警提示，缺陷警報燈變紅。同時1750控制檢測端警報燈變紅，警報響起。給PLC端發不合格信號，并進行分選放置。
? ? ? ?檢測完成無需進行任何操作，等待下一根方鋼進入檢測端，自動進入檢測原始信號界面，并循環進行業務流程。
?
?
