1. 儀器介紹

? ? ?弱磁淬硬層深度快速檢測儀是檢測領域內一種新型無損檢測技術，該技術無需對工件進行磁化，也無需耦合劑。由于硬化層與心部本體產生分層現象，分界處其磁導率產生明顯差異，磁感應線在該處發生“折射”。利用其磁場強度與深度對應關系，進行淬硬層深度計算。檢測儀包括弱磁淬硬層深度快速檢測系統和檢測傳感器。

2. 技術指標

? ? 磁探頭測量范圍 -700000nT～+700000nT

? ? 磁探頭分辨率 1nT

? ? 磁探頭采樣頻率 最高可達1000Hz

? ? 工作溫度 -40℃～85℃

? ? ?操作系統 Linux操作系統

? ? ?操作方式 觸摸屏

? ? ?外設接口 USB

? ? ?存儲容量 1GB 系統內存，4GB高速存儲器（可擴展外部存儲）

3. 功能特點

• ? ? ?無需耦合劑、無需外界激勵、可進行非接觸檢測；
• ? ? ?采用便攜式設計，以手持式儀器作為上位機；
• ? ? ?操作簡單、檢測過程便捷；
• ? ? ?環境適應性強、檢測結果準確；
• ? ? ?采用曲線成像方法，實現對厚度的可視化；
• ? ? ?無損檢測，無需對被測樣件進行切割；
• ? ? ?檢測靈敏度高，誤差范圍小，檢測精度相對誤差均在5%以內。

?4. 實驗數據

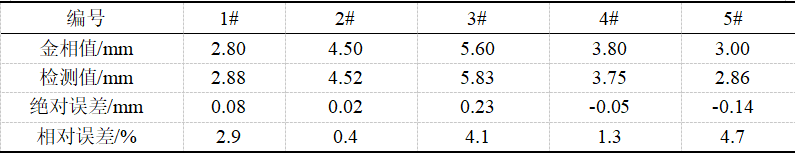

表1 淬硬層與金相數據對比分析

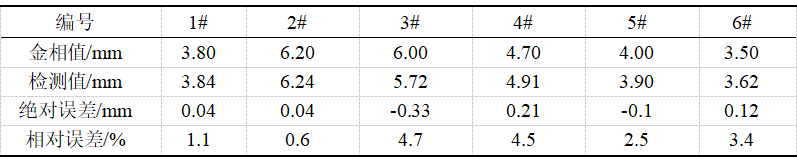

表2 淬硬層與金相數據對比分析

通過此次現場隨機抽檢試驗結果分析可知，現場檢測結果精度誤差整體小于5%，試驗結果整體趨于穩定與之前試驗檢測精度高度相似，此外弱磁淬硬層厚度檢測儀檢測深度值與廠家金相切割數據值整體貼合度高。
?
